ПАЛЕБІЙНІ ТА БУРОВІ УСТАНОВКИ

Палебійні та бурові установки від компанії Woltman Piling & Drilling Rigs, що входить у Dieseko Group, є найсучаснішими і розроблені за самими передовими технологіями.  Ці установки сконструйовані таким чином, щоб їхня експлуатація і обслуговування було легким, ефективним і безпечним.

Висока ефективність палебійних і бурових установок Woltman досягається за рахунок їхньої надійності та високоякісних матеріалів і компонентів, таких як потужні двигуни та гідравлічні системи. Woltman надає рішення майже для кожної з існуючих технологій будівництва пальових фундаментів та покращення стану ґрунту.

Палебійні та бурові установки Woltman розробляються відповідно до найсучасніших вимог щодо виконання традиційних робіт із улаштування паль, а також останніх інноваційних технологій улаштування паль та покращення ґрунтових умов. Окрім здатності відмінно виконувати палебійні та бурові операції, ці установки також відповідають сучасним екологічним вимогам, таким як економічне використання палива та відповідність стандартам по шкідливих викидах в атмосферу.

• Сконструйовані спеціально під конкретні роботи
• Висока мобільність, що підвищує економічність
• Відмінна стійкість забезпечує придатність використання на будь-якому будівельному майданчику
• Економічно ефективні завдяки високій надійності
• Втулки і головні насадки на палі швидкозмінні
• Висока ефективність завдяки великій частоті ударів
• Приладдя до установок виробляється самим виробником
• Великий досвід Woltman у виробництві установок і широкий асортимент типів і моделей

Сконструйовані спеціально під конкретні роботи

Установки Woltman спеціально розроблені для улаштування паль та покращення ґрунтових умов (ущільнення грунту), що робить їх унікальними у порівнянні з іншими машинами, що присутні на ринку. Десятиріччя досвіду роботи на ринку обладнання для фундаментних робіт успішно втілюються у власну розробку й конструювання установок.

Висока мобільність, що підвищує економічність витрат

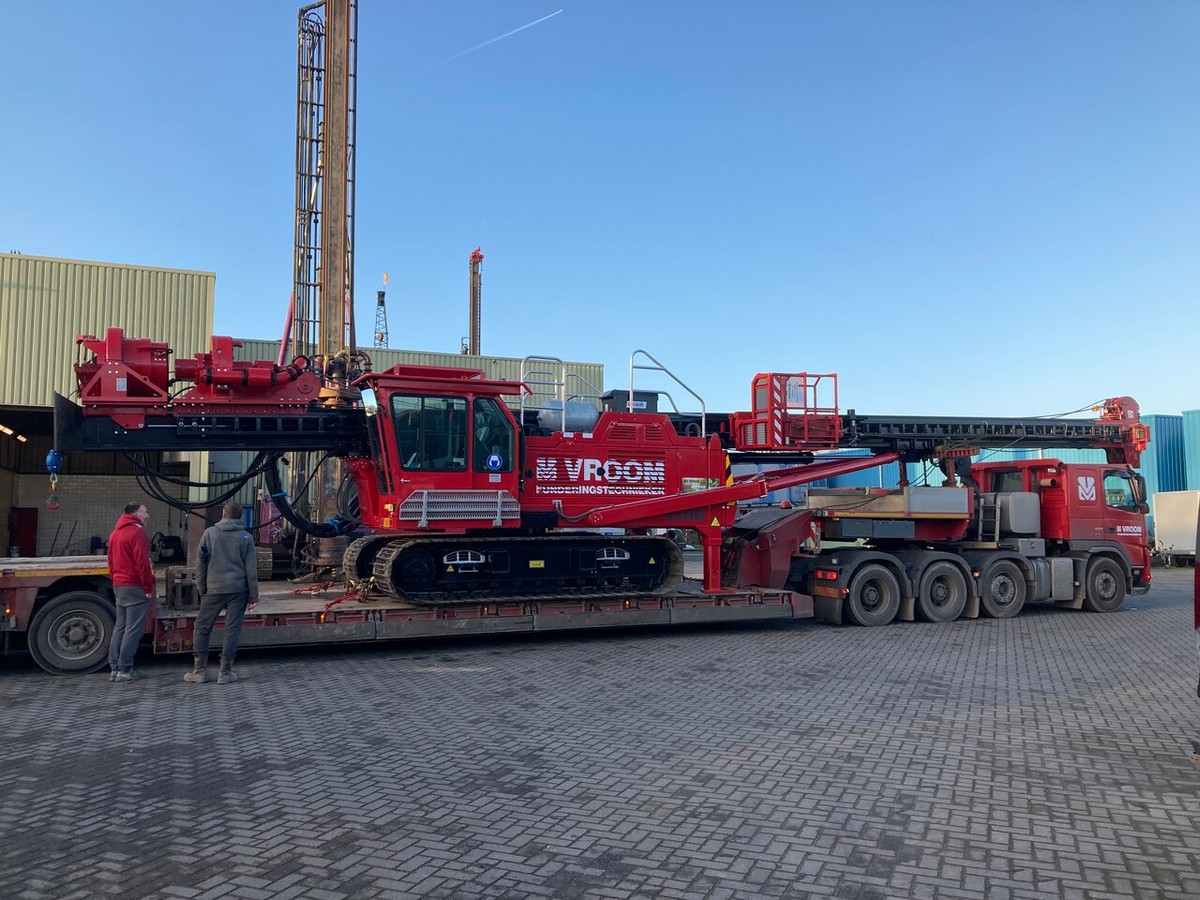

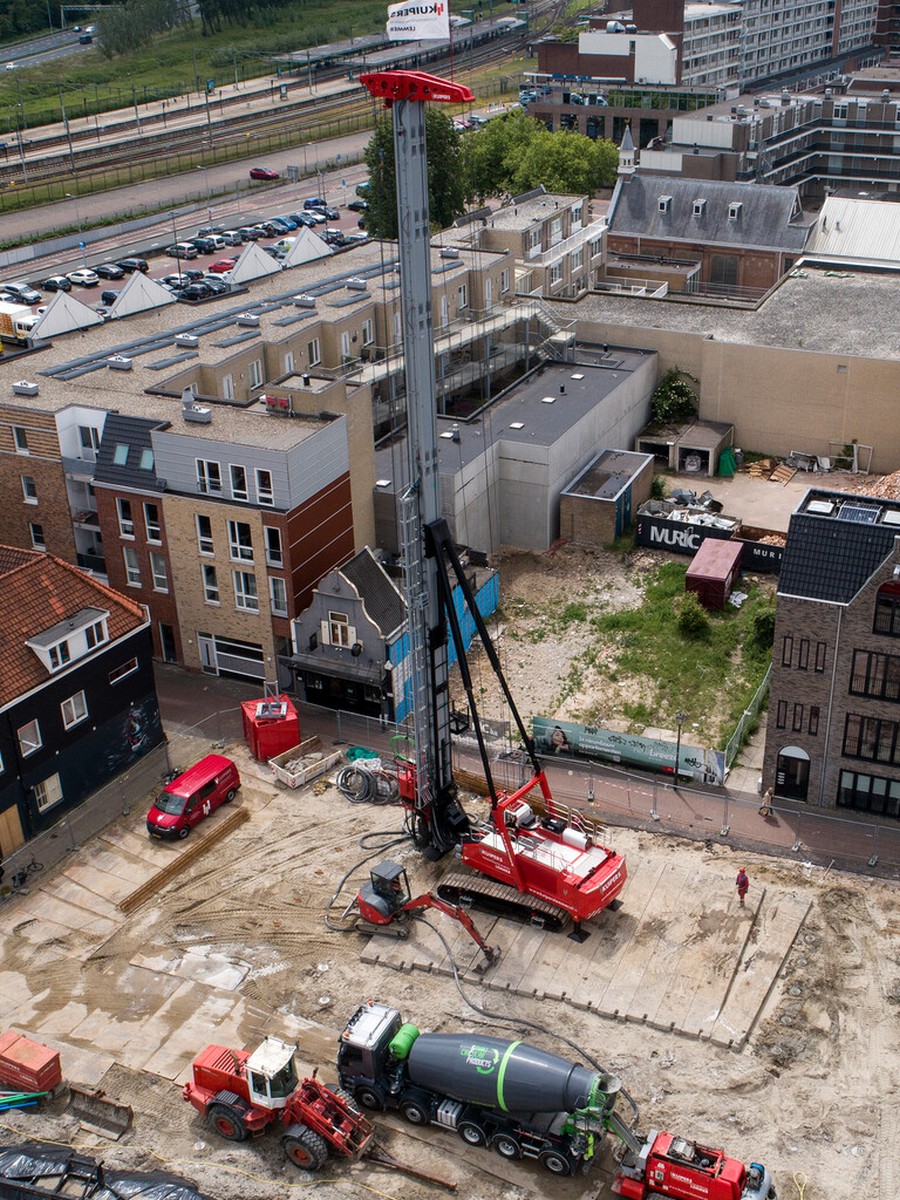

Компактні розміри установок Woltman з модельного ряду невеликих машин роблять можливим їх використання на будівельних майданчиках обмеженого доступу. Їхня відмінна мобільність надає можливість нашим клієнтам мінімізувати витрати часу на мобілізацію і демобілізацію, оскільки компактні установки розгортаються у робочу позицію, так само як і згортаються у транспортний стан, протягом лише декількох хвилин. Установки оснащені лідером, який зводиться самостійно, що значно скорочує час розгортання установки.

За необхідності встановлення похилих паль дуже ефективним є  використання важких  палебійних установок Woltman серії PDS. Застосовуючи аутригери, які встановлені у задній частині кранової стріли, досягаються більш похилі положення паль, і потрібно менше простору порівняно із традиційними палебійними установками. Палебійні установки серії PDS можуть використовуватись на суші, а також у водах прибережної зони, для чого вони розміщуються на баржах чи понтонах. Woltman пропонує моделі  палебійних установок різних розмірів, з яких тільки моделі PDS 1000 i PDS 1200 можна легко транспортувати на причепах з низькою платформою.  Модель PDS 3000 розроблена спеціально для роботи з баржі або судна у прибережній зоні чи в портовій акваторії.

Відмінна стійкість забезпечує придатність використання на будь-якому будівельному майданчику

Установки Woltman сконструйовані таким чином, що мають широкий гусеничний візок і низький центр ваги, що забезпечує високу стійкість і робить можливим їхнє використання на будь-яких будівельних майданчиках.

Економічно ефективні завдяки високій надійності

Висока економічна ефективність установок Woltman досягається за рахунок потужних двигуна й гідравлічної системи. Wolman оснащує свої установки тільки високоякісними виробами преміум-брендів, такими як двигуни від Caterpillar i Cummins, гідравлічні насоси і компоненти гідравлічної системи від Bosch Rexroth.

Приладдя до установок виробляється самим виробником

Палебійні та бурові установки Woltman є багатоцільовими завдяки можливості їхнього оснащення приладдям, яке Dieseko Group виробляє сама, включаючи палебійні молоти, віброзанурювачі, кільцеві віброзанурювачі, резонатори, задавлюючи машини, енергоблоки (маслостанції). Через те, що всі ці пристрої виготовляються самим виробником установок, досягається найкраща і найнадійніша конфігурація для конкретного виду робіт. Звичайно ж, установки Woltman можуть також оснащатись приладдям інших брендів, які не входять в Dieseko Group.

Ви можете перейти до перегляду моделей бурових та палебійних установок, натиснувши кнопку нижче.

• Буріння методом повного витіснення ґрунту (Full Displacement Drilling - FDD)
• Буріння методом напіввитіснення ґрунту (Semi Displacement Drilling - SDD)
• Буріння методом безперервного порожнистого буру (Continuous Flight Auger – СFA)
• Буріння методом подвійного обертання (Double Rotary Drilling – DRD)
• Забивання залізобетонних паль, стальних труб, дерев’яних паль, двутаврових балок
• Віброзанурення мікропаль
• Віброзанурення шпунтових паль
• Задавлювання паль
• Занурювання паль резонатором

Принципи для застосування палевих фундаментів

Палевий фундамент є необхідним, коли навантаження від будови будуть вище тих, які може нести верхній шар ґрунту. Палі встановлюються, в першу чергу, для того, щоб уникнути осадів ґрунту і фундаменту, що може привести до великих ушкоджень і виникнення небезпечних ситуацій. В обмеженій кількості проєктів палі встановлюються як «розтягнуті» палі, тобто палі, що працюють на розтягування, щоб запобігти вилізанню будівельного об’єкту з ґрунту. Широко відомим прикладом є палі, встановлені під сильно напруженими опорами ліній електропередач. У зв’язку із великими вітровими навантаженнями опори повинні бути «заякорені» в ґрунті.

Тип ґрунту проти типу палі

Існує багато різноманітних паль і методів їхнього влаштування. Деякі методи дуже ефективні для більш слабких ґрунтів, проте не можуть застосовуватись для твердих і щільних ґрунтів. В деяких випадках, наприклад, при будівництві хмарочосів, необхідно встановлювати палі також у міцну породу ґрунту. Для цього є достатньо обмежена кількість методів.

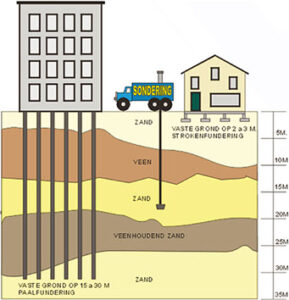

Дослідження ґрунтів

Для того, щоб дійти найкращого варіанту палевого фундаменту, абсолютно необхідно мати докладні відомості і дослідження ґрунтових умов на майбутньому місці розташування будівельного майданчику. Це мінімізує ризик неочікуваних затримок і додаткових витрат. У Європі і багатьох інших частинах світу широко використовується метод, коли циліндр заглиблюється в ґрунт для визначення типу ґрунту і сили тертя, який зветься SPT (soil penetration test), тобто тест ґрунту на твердість. В цьому випадку виймається невелика кількість ґрунту для того, щоб визначити тип ґрунту, який може зустрітися при улаштуванні паль.

Dieseko не поставляє обладнання для дослідження ґрунту, проте для віброзанурювачів і ударних молотів має в наявності спеціальні оцінювальні програми, які можуть допомогти спрогнозувати здатність заглиблювання  конкретного типу шпунтових паль і обсадних труб в різних ґрунтових умовах.

Забивання паль

Готові залізобетонні палі (виготовлені на заводі), що забиваються в ґрунт, у більшості мають квадратний перетин. Проте є країни, де ці палі бувають восьмикутного чи круглого перетину, а іноді, навіть, порожнистими усередині.

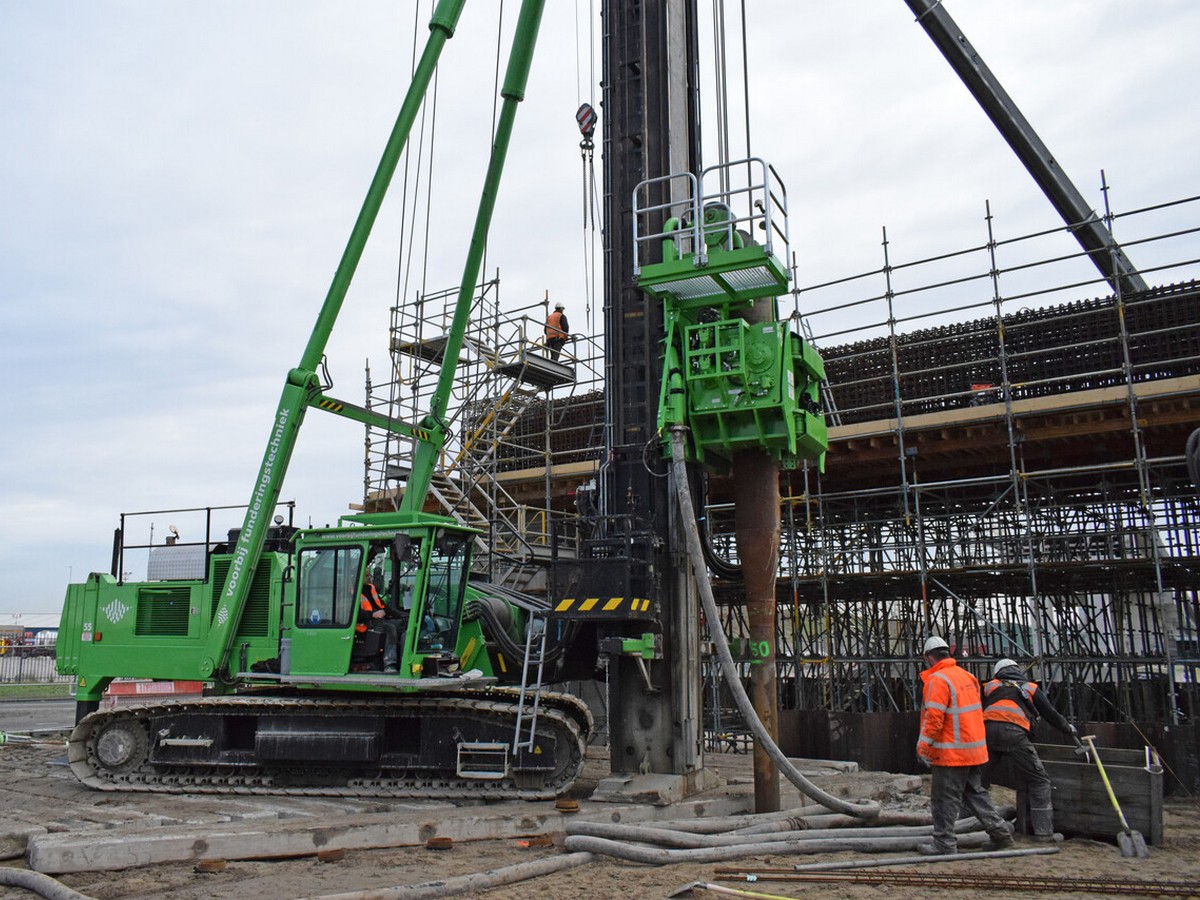

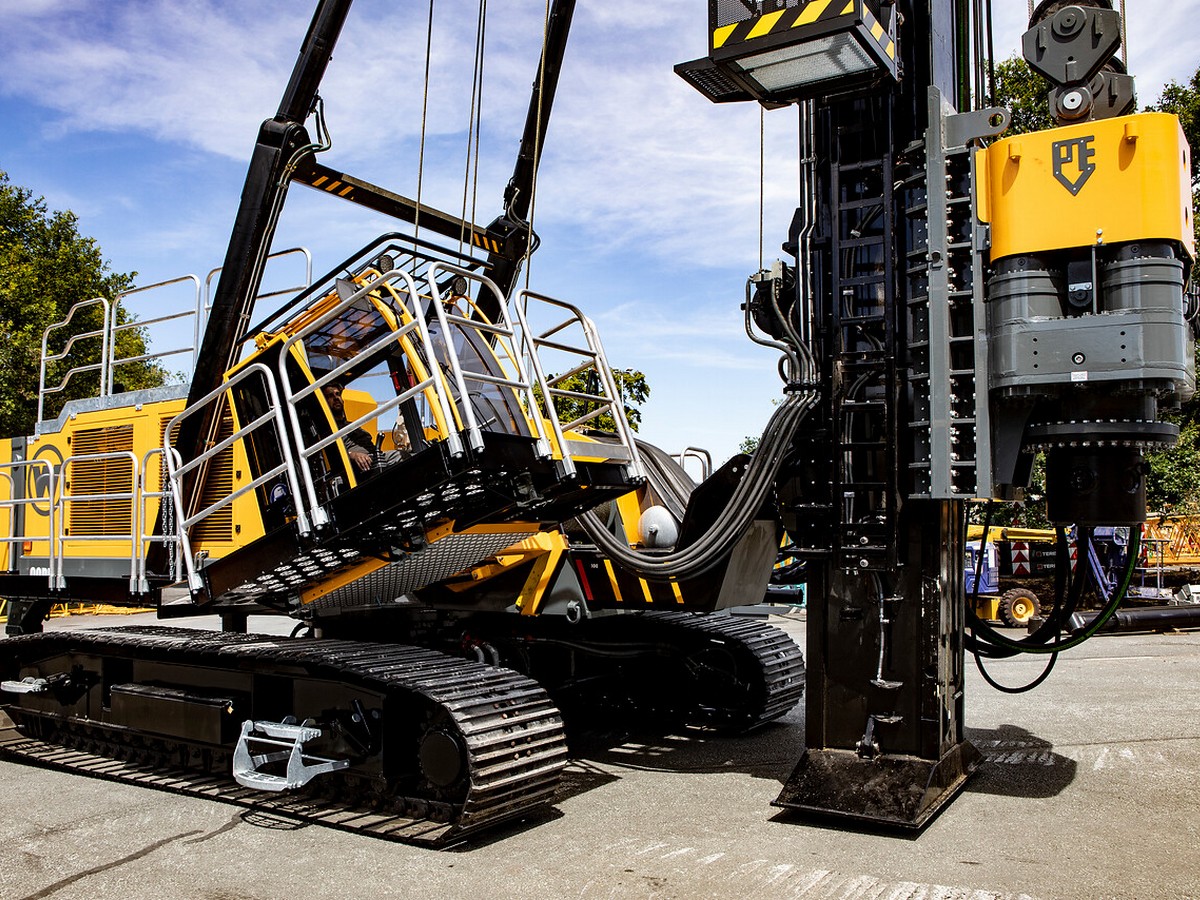

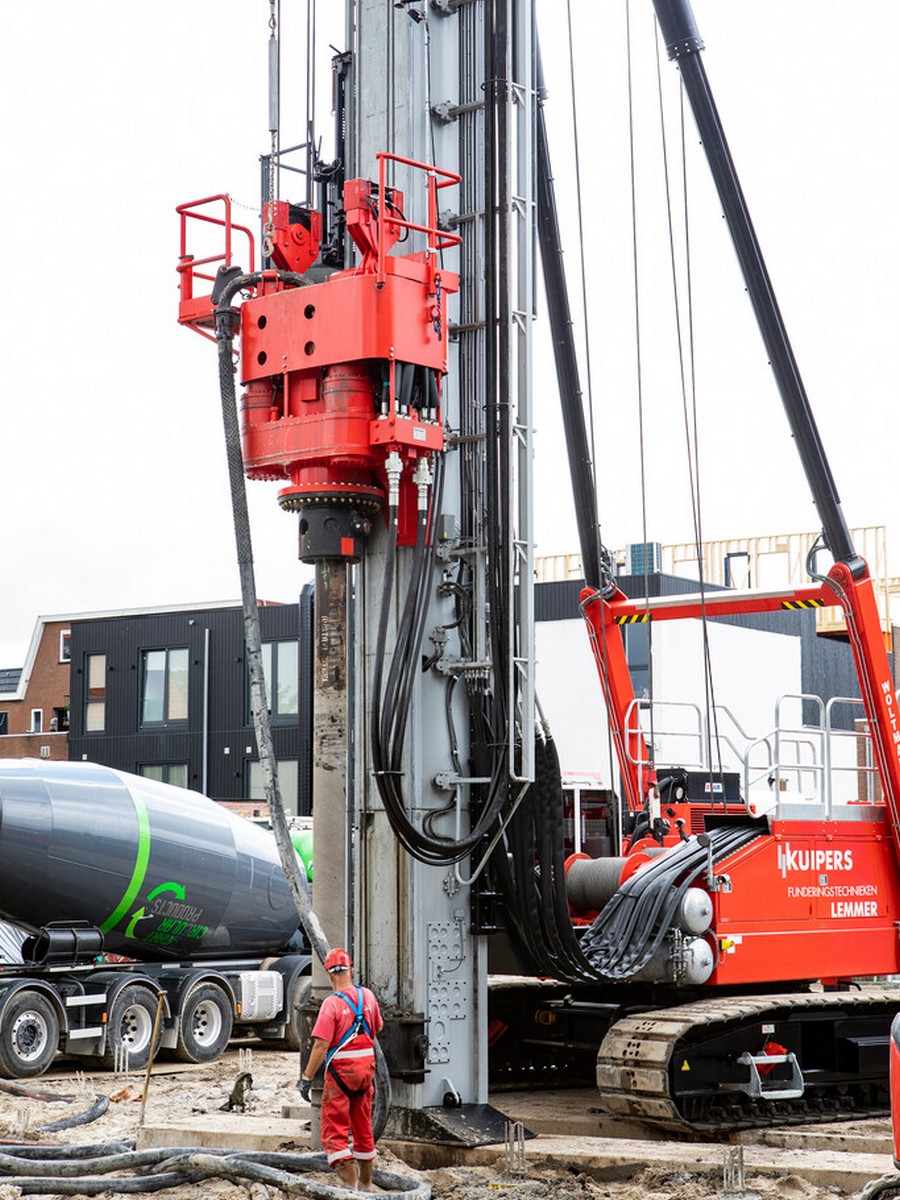

Бурові установки Woltman спеціально сконструйовані для методів буріння з високим обертаючим моментом, таких як витісняюче буріння та буріння безперервним порожнистим буром (CFA) великого діаметру.

• Не використовується екскаватор чи гусеничний кран як шасі, що робить можливим гарантувати найвищу стійкість і низьке розташування центра ваги.
• Усі установки Woltman мають міцний і стійкий гусеничний візок шасі, який розсувається за допомогою гідравліки і має широкі траки гусениць.
• Лебідки бурових установок повністю синхронізовані при виконанні операцій з подачі та витягування бура.
• Багато різних типів приладдя для улаштування паль є в наявності, що дає можливість багатофункціонального використання бурових установок.

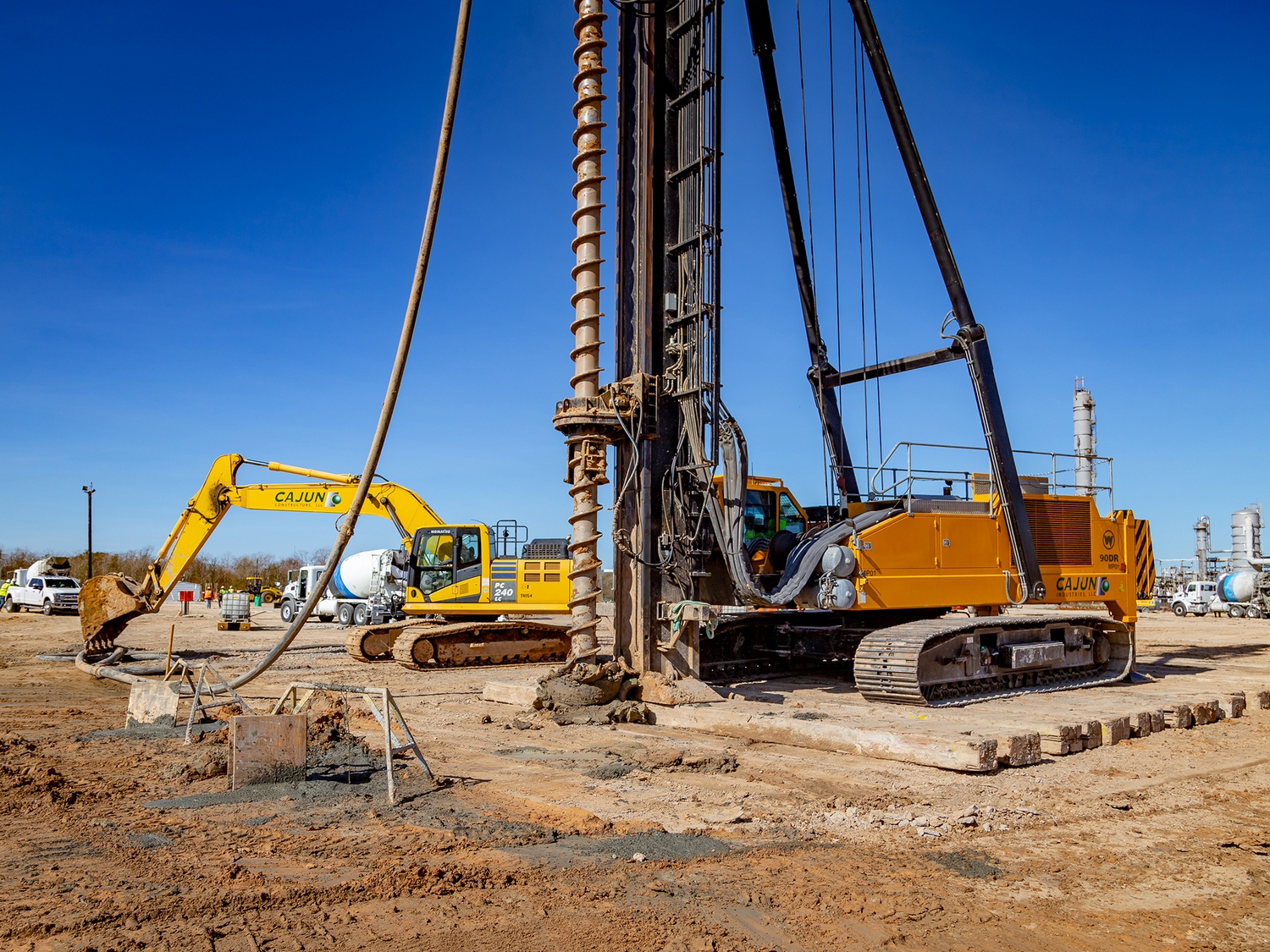

Буріння з напіввитісненням ґрунту

(Semi Displacement Drilling - SDD)

• Палі набивні
• Комбінація технологій буріння з витисненням і буріння безперервним порожнистим буром (CFA)
• Ширший порожнистий канал бура для сильнішого ефекту витіснення
• Спіральна стрічка на бурі для переміщення ґрунту вгору
• Бетон чи щебінь подаються у порожнистий канал бура
• Застосовується, коли ґрунт дуже слабкий для влаштування набивних паль методом CFA

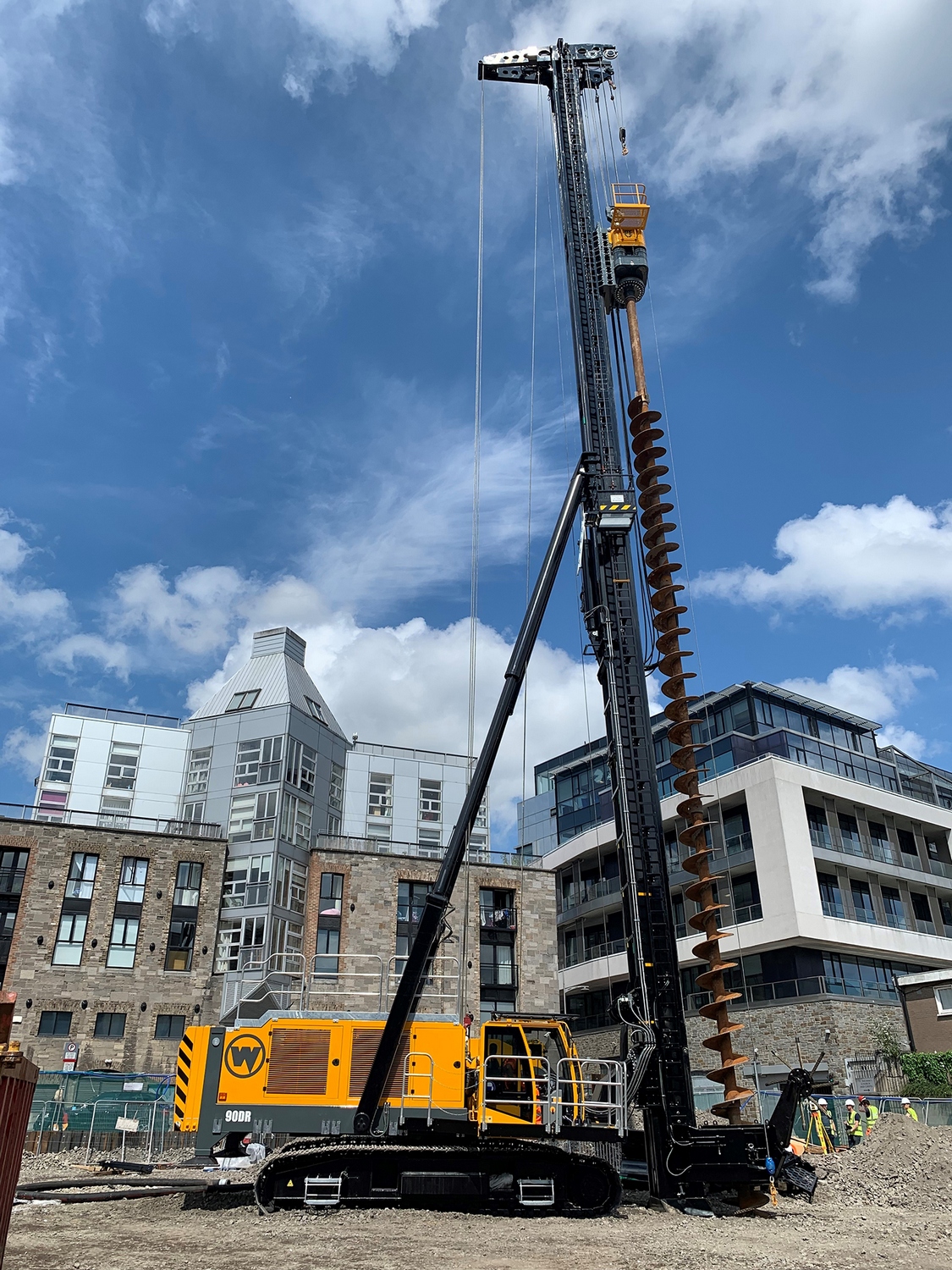

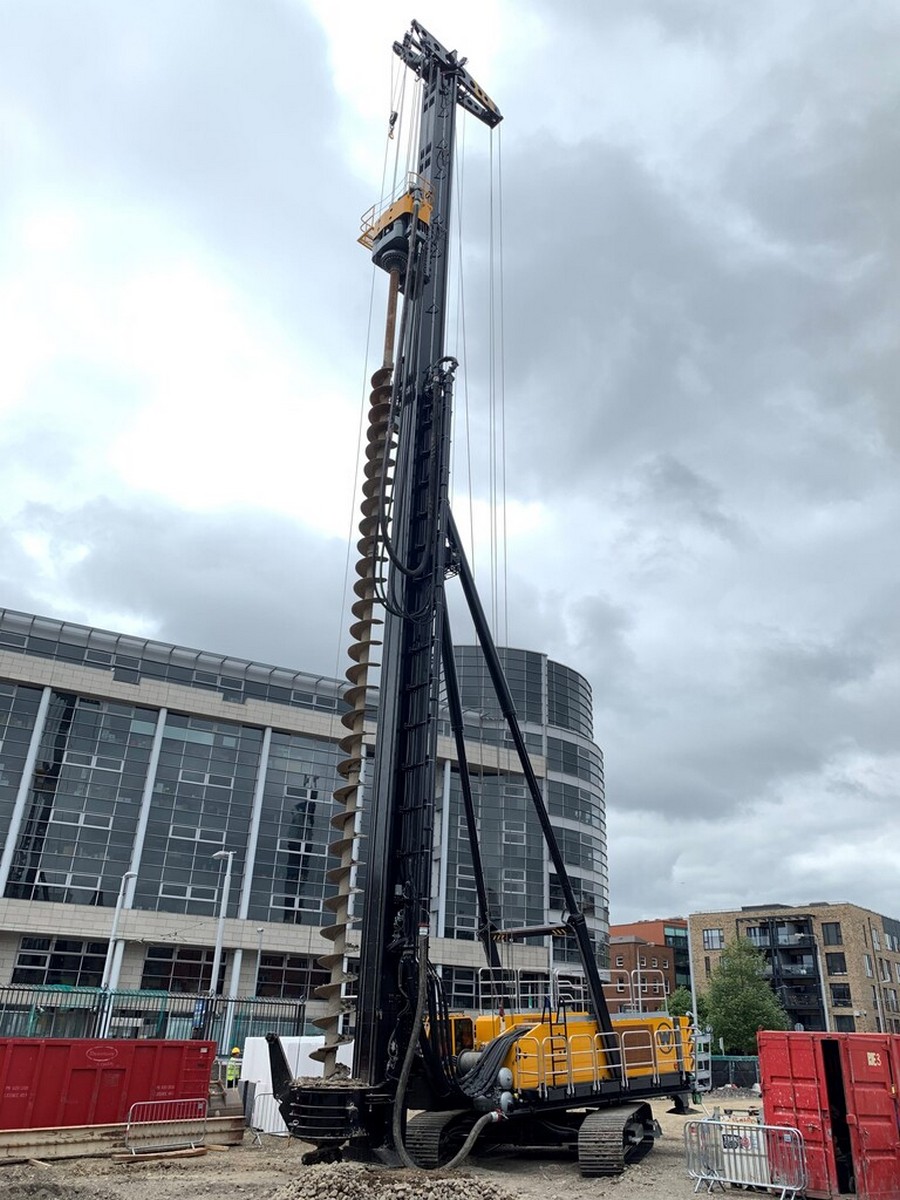

Буріння безперервним порожнистим буром

(Continuous Flight Auger - CFA)

• Палі, улаштовані методом СFA, набивні
• Швидкий метод заміщення ґрунту бетоном шляхом однієї безперервної операції
• На визначеній глибині бетон нагнітається через центральний канал бура

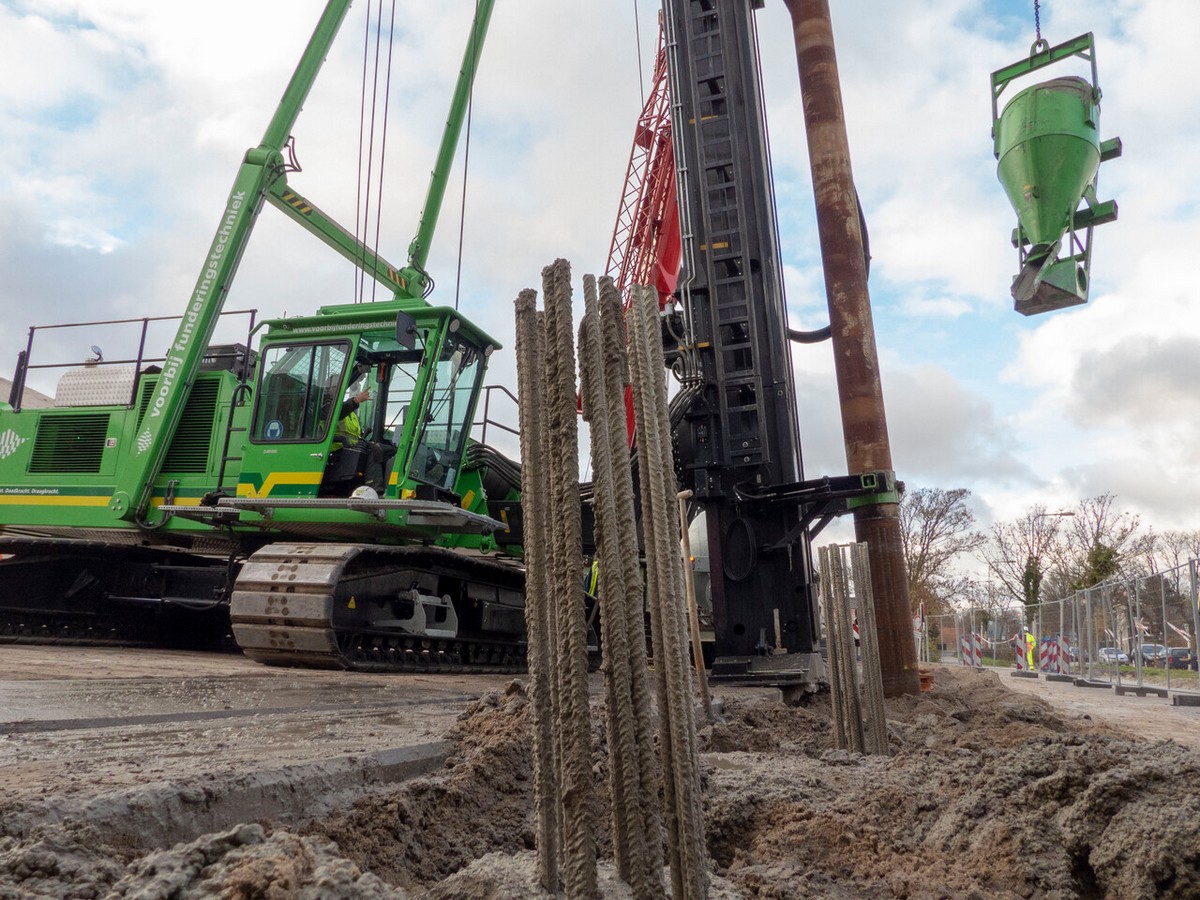

• Після вилучення буру зі свердловини, в неї встановлюється арматура

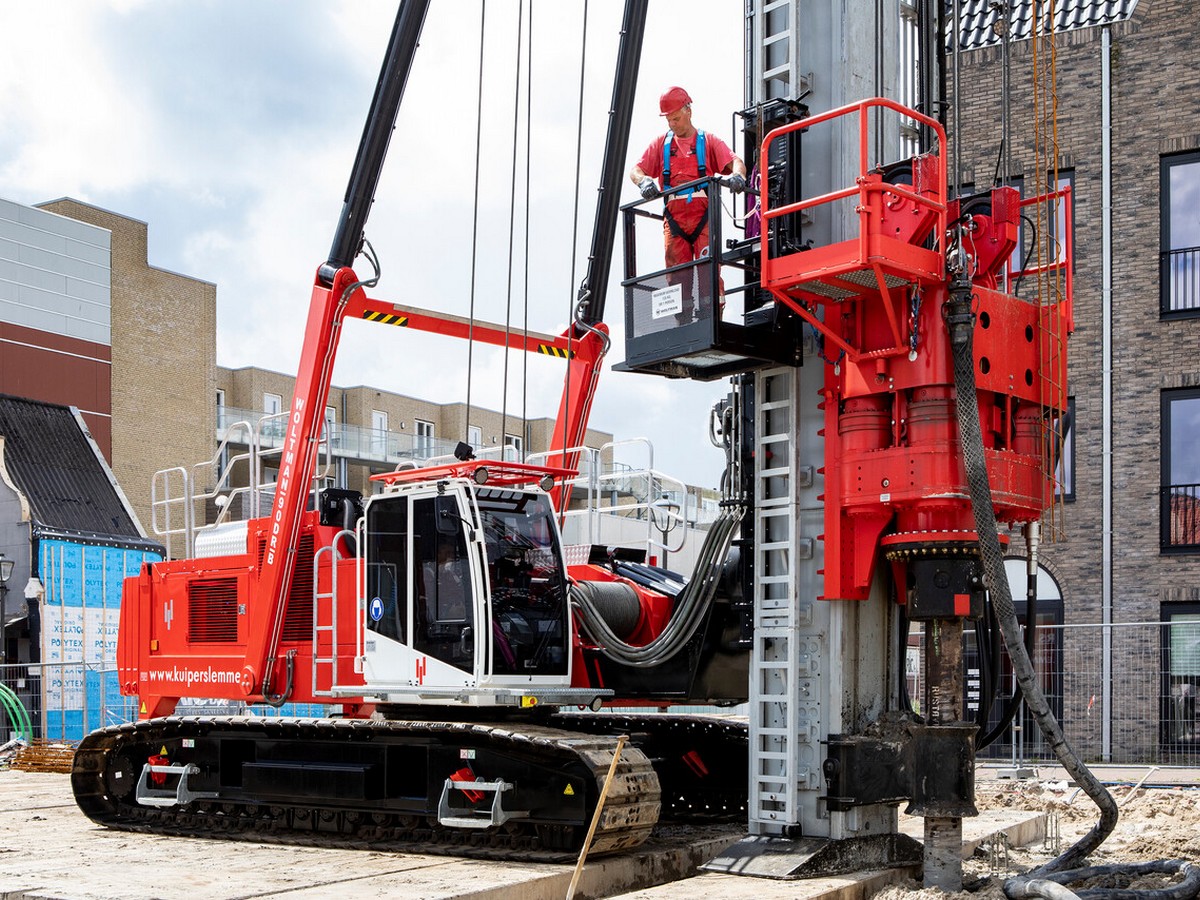

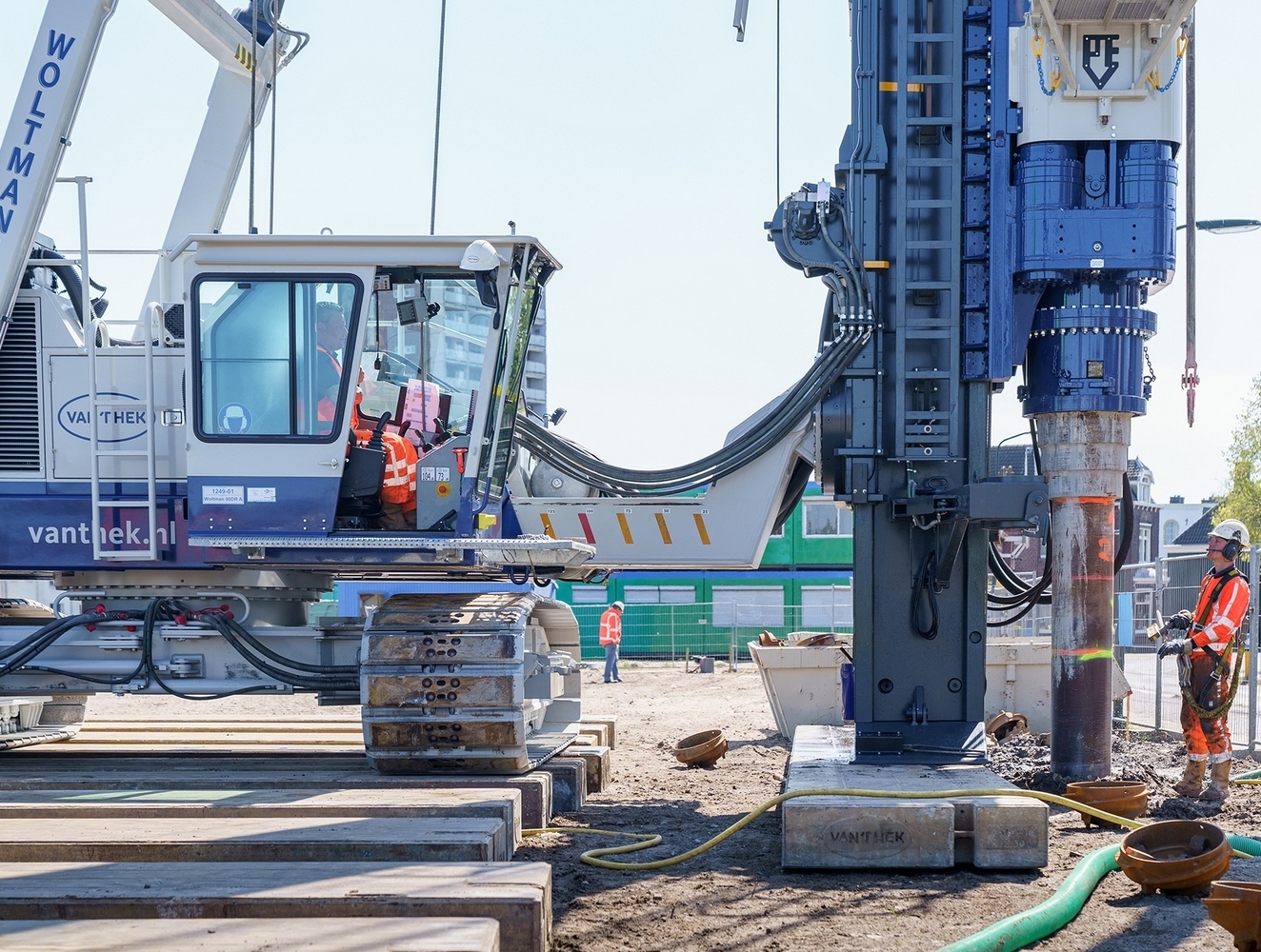

Буріння з повним витісненням ґрунту
(Full Displacement Drilling - FDD)

• Класичний метод для буронабивних паль
• Відсутність вібрацій
• Найкраща несуча здатність завдяки ущільненню ґрунту і армуванню палі
• Комбіновані палі: використання готового залізобетонного восьмикутного сердечника
• Широко використовується поблизу промислових об’єктів або в житлових зонах: немає виїмки ґрунту
• Метод залишення наконечника буру (Lost Drill Tip method): після буріння і витягування труби наконечник залишається у свердловині.
• Необхідна установка з високим обертаючим моментом і високою стійкістю.
• Woltman є визнаним спеціалістом в виготовленні обладнання для цього типу фундаментів.

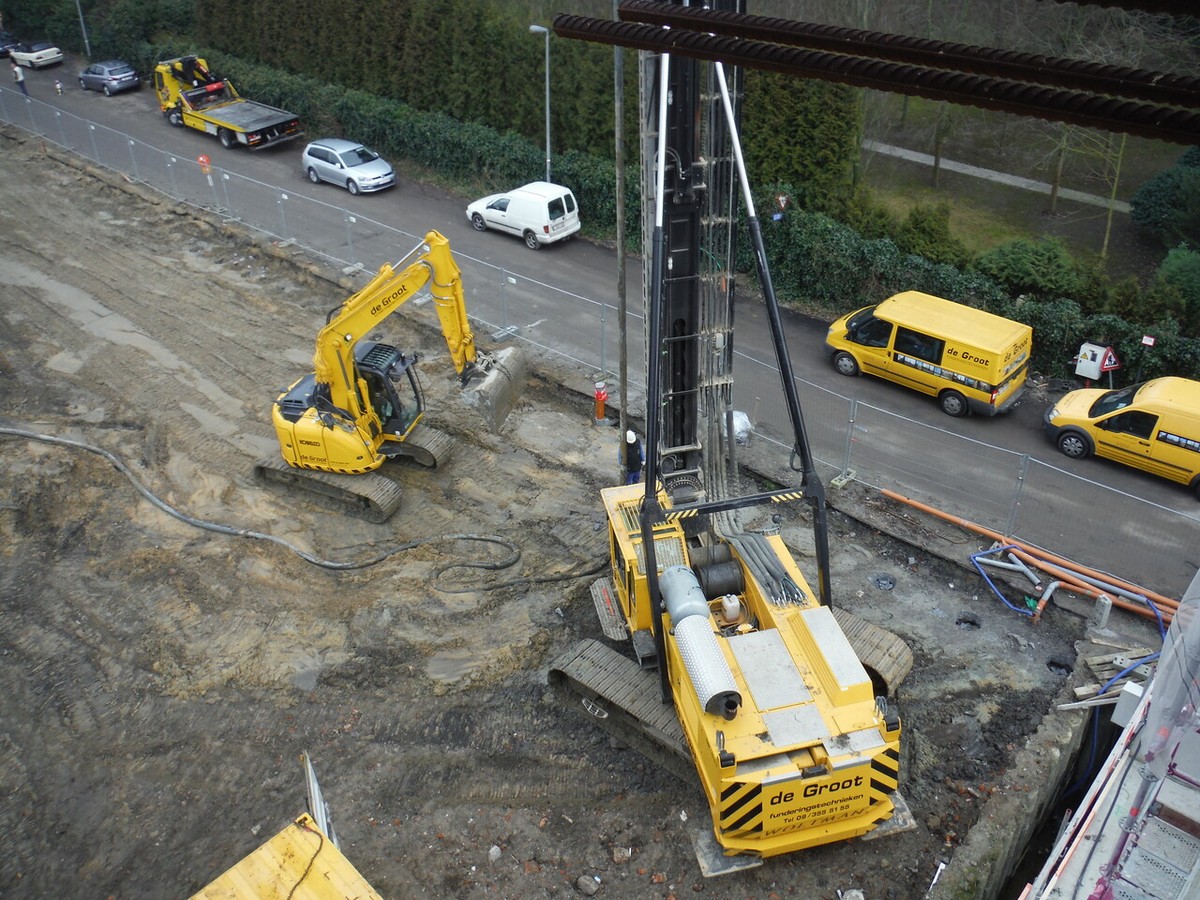

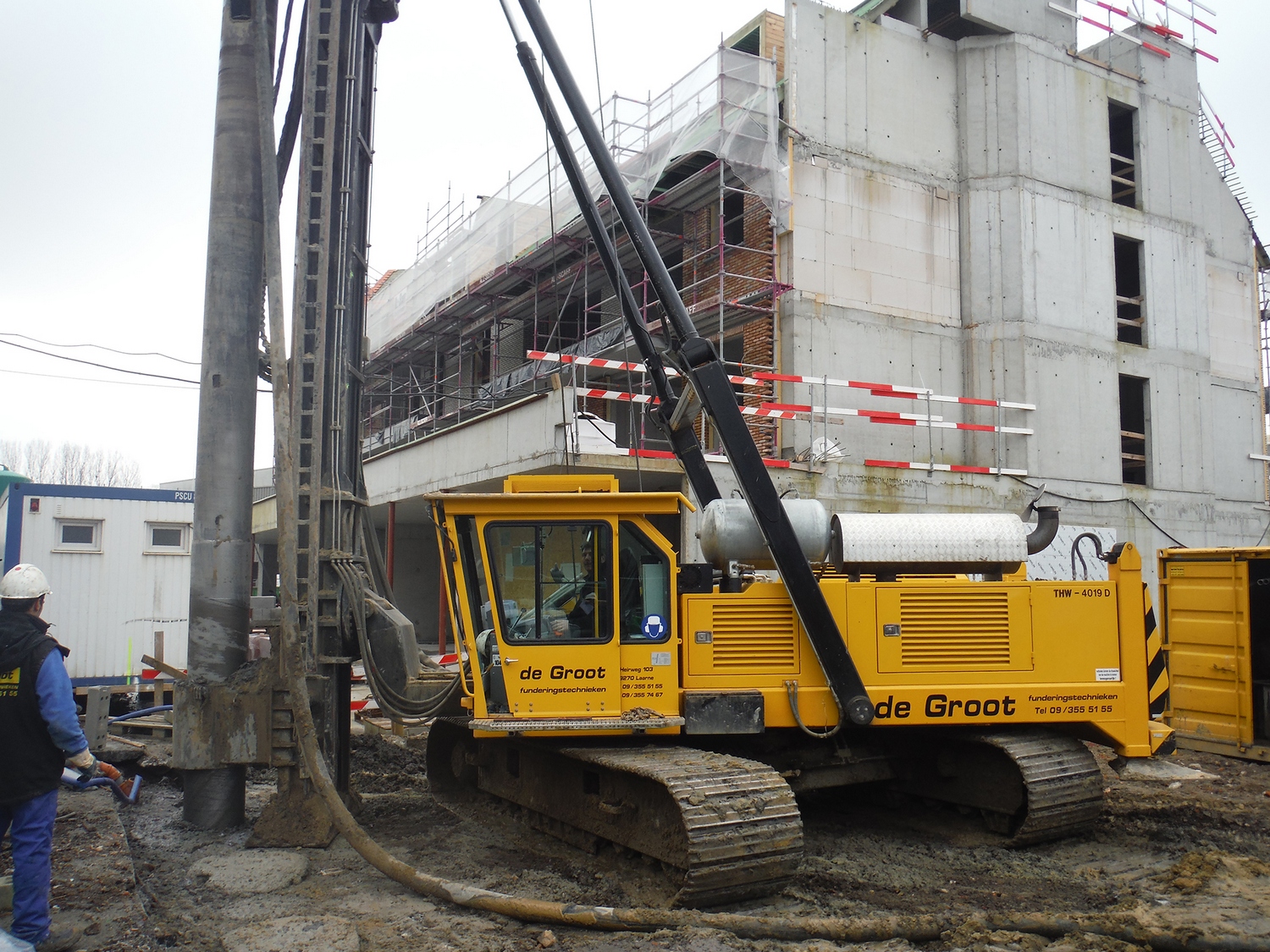

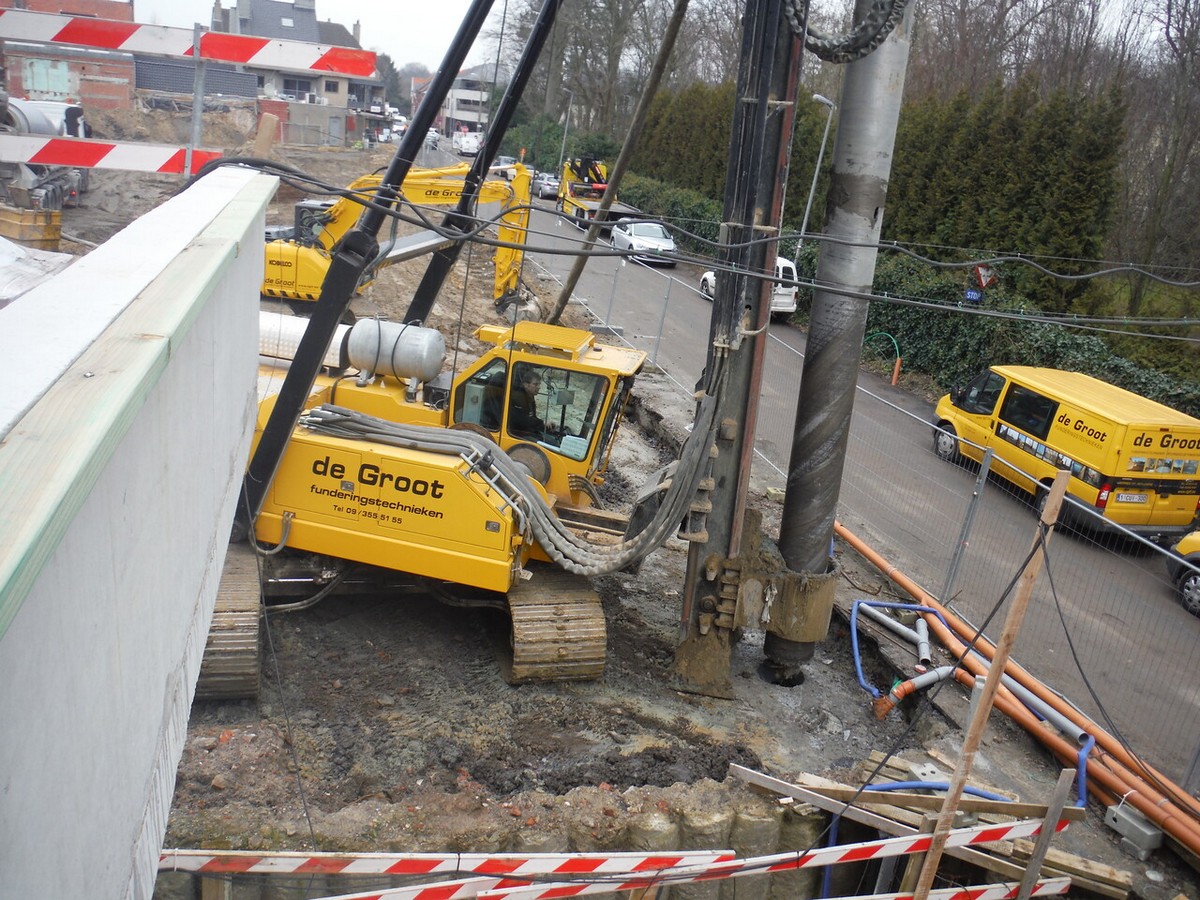

Буріння з подвійним обертанням (Double Rotary Drilling - DRD)

• Застосовується обертач з подвійним приводом для приведення в обертання бура й обсадної труби, в яку він поміщений, у протилежних напрямках
• Після досягнення визначеної глибини буріння бетон нагнітається у свердловину через центральний канал бура з одночасним витягуванням бура з обсадною трубою
• Буріння обсадженим буром застосовується, головним чином, для улаштування бетонних січних та підпірних палевих стінок
• Ці підпірні стінки будуються для утримання землі і/або досягнення водонепроникності перед екскавацією ґрунту
• Швидкий і економічно ефективний метод улаштування паль

Палебійні установки Woltman спеціально розроблені для забивання паль.

• Продумана конструкція, обладнана найсучаснішими вимірювальними пристроями і приладдям
• Гусеничне шасі гарантує найвищу можливу стійкість і дуже низько розташований центр ваги
• Міцний і стійкий гусеничний візок шасі, який розсувається за допомогою гідравліки і має широкі траки гусениць
• Лебідки установок майстерно синхронізовані для забезпечення найефективнішого виконання палебійних операцій

Woltman також пропонує важкі палебійні установки, які можуть використовуватись також як звичайний підйомний кран. Унікальна конструкція потребує значно менше робочого простору порівняно зі звичайними гусеничними кранами із навішеним лідером. Ця серія починається зі 100-тонних машин і закінчується 300-тонними машинами.

• Усі установки серії PDS мають запатентовану конструкцію, яка є досконалим рішенням для проєктів, в яких поєднуються палебійні і підйомні роботи. Вони можуть використовуватись як звичайний тяжкий гусеничний кран і/або як палебійна установка з лідером довжиною до 60 метрів
• За допомогою аутригерів, які встановлені у задній частині кранової стріли, досягаються більш похилі положення паль і потребується менше операційного простору порівняно із традиційними палебійними установками
• Палебійні установки серії PDS можуть використовуватись на суші, а також у водах прибережної зони, для чого вони розміщуються на баржах чи понтонах
